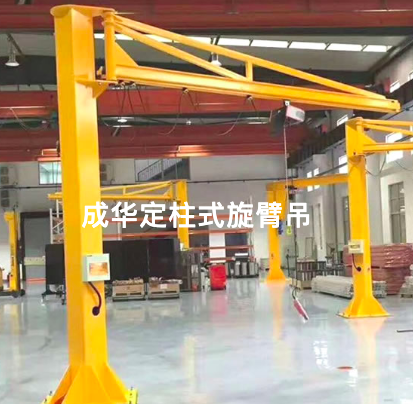

立柱式懸臂吊是許多工廠都在安裝使用的起重設備，立柱式懸臂吊可靠性高，適合短距離頻繁起吊任務，操作靈活，工作效率大幅提高。立柱式懸臂吊的安裝步驟。

一、柱子的安裝。

將柱子放入底板的內圈，在底板的兩側焊接底板和柱子固定，將幾塊筋板焊接在底板和柱子上，完成柱子懸臂吊床的安裝。

二、端板和腰圈軌道的安裝。

首先，將柱式起重機的旋轉軸和端板調整位置后，焊接固定，保證旋轉軸的垂直度。然后把端板放在柱子里，按圖紙的尺寸，和柱子焊接固定。將腰圍軌道放入柱子，根據圖紙的尺寸調整相應的位置后，與柱子焊接固定，完成安裝。

三、旋轉套筒的安裝。

將軸承座和旋轉筒通過連接板按圖紙尺寸焊接固定，壓入調心滾子軸承，用軸承壓板封閉旋轉套筒的左側回去。回去轉筒右側焊接板連接板，用螺栓連接板，現場安裝時拆下板，在旋轉套筒內部安裝集電裝置等立柱懸臂,吊起旋轉套筒內部零件安裝完畢后，安裝封板完成安裝。

四、支架的安裝。

首先，將軸焊接到馬達安裝板上，安裝主輪和副輪，根據圖紙的尺寸將方管、梯形板、鋼板焊接固定。根據圖紙尺寸，將支架焊接在懸臂上，完成安裝。

五、立柱懸臂吊整體現場設置。

現場安裝時，取下柱子上的圓螺母，通過旋轉軸和腰圍軌道將懸臂固定在柱子上，將圓螺母從旋轉裝置的內部。

安裝在旋轉軸上，依次安裝集電環，鎖定聚氨酯螺母。電纜從柱子內部通過，從旋轉軸的中間孔傳出，接通電源。

在進入集電環旋轉裝置的內部設置集電環支架和碳刷，在碳刷末端連接電纜，從旋轉裝置的中間引出進入控制盤，通過控制盤內的接觸器開關將電纜連接到旋轉裝置，運行馬達和起升電動萌蘆完成安裝。
